УНИВЕРСАЛЬНОСТЬ В КВАДРАТЕ – РОБОТИЗИРОВАННАЯ СИСТЕМА RS 1

RS 1 для автоматической загрузки и выгрузки палет и заготовок – круглосуточная технологически надежная автоматизация.

УНИВЕРСАЛЬНОСТЬ В КВАДРАТЕ – РОБОТИЗИРОВАННАЯ СИСТЕМА RS 1

Роботизированная система RS 1 – это комплектная комбинированная ячейка для автоматизации процессов применительно к палетам и заготовкам. Новая разработка компании Hermle убеждает максимальной универсальностью и производительностью: концепция стеллажного магазина обеспечивает чрезвычайно длительное автономное время работы, смена захватов и приспособлений выполняется автоматически, комплектная станция оснастки осуществляет оснастку палет и зажимов заготовок параллельно основному станочному времени. Уже благодаря данным характеристикам система RS 1 является оптимальным решением для автоматизации производства на многих предприятиях, но это еще далеко не все. Выбор:

- одно- или двухстаночная система. Роботизированная система RS 1 отличается высокой универсальностью и может эксплуатироваться с одним или двумя сопряженными друг с другом станками для максимальной производительности. Она может быть также впоследствии дооборудована на одном из двух обрабатывающих центров или дооснащена стеллажным модулем, моечной установкой, измерительным устройством или автоматической системой транспортировки (FTS).

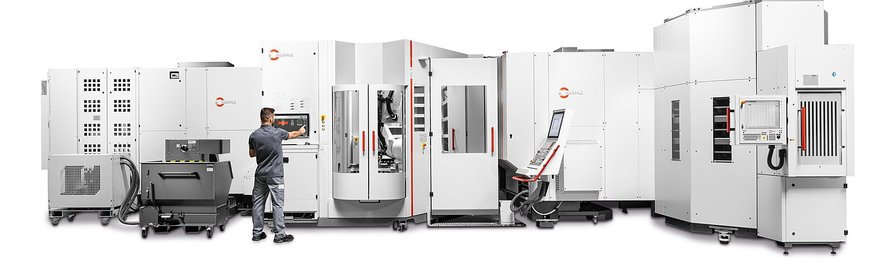

Роботизированная система RS 1 с установочной площадью всего 12 м2 обеспечивает постоянный свободный доступ к рабочим зонам станков независимо от того, подключены ли один или два обрабатывающих центра.


УНИВЕРСАЛЬНОСТЬ В КВАДРАТЕ – РОБОТИЗИРОВАННАЯ СИСТЕМА RS 1

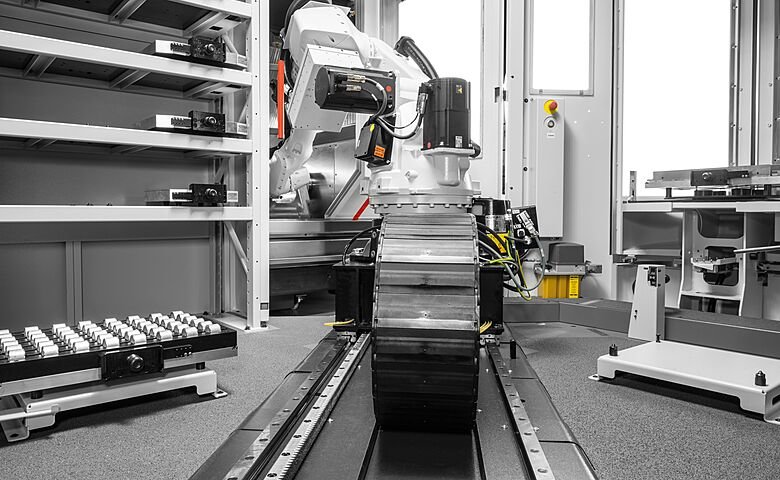

Роботизированная система RS 1 с осью движения робота между двумя обрабатывающими центрами

Свободный выбор станков

Система RS 1 по своей общей концепции функционирует с различными обрабатывающими центрами Hermle: C 12, C 22, C 250, C 32, C 400 или C 42. Причем совершенно безразлично, состыкованы ли друг с другом два одинаковых или два различных станка. При работе с одним станком управление осуществляется автоматически системой Hermle-Automation-Control-System, сокращенно HACS, или системой управления производством SOFLEX, а при наличии двух станков – всегда системой SOFLEX.


УНИВЕРСАЛЬНОСТЬ В КВАДРАТЕ – РОБОТИЗИРОВАННАЯ СИСТЕМА RS 1

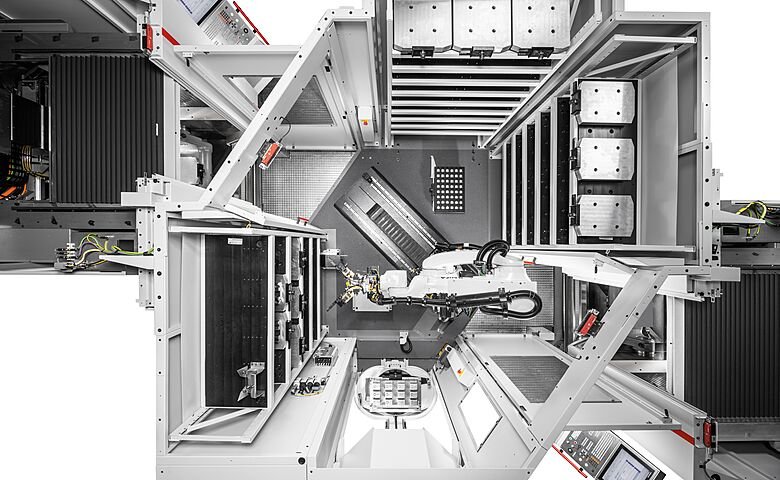

Вид сверху роботизированной системы RS 1, адаптированной к двум обрабатывающим центрам Hermle C 22 U слева и справа – модули магазина в количестве до трех обеспечивают длительное время автономной работы и содержат палеты, универсальные матрицы и захваты

Рост производительности за счет автоматизации

Продольные устройства крепления и захваты с ЧПУ обеспечивают полностью автоматическую смену заготовок. В сочетании с индивидуальной концепцией складирования деталей за счет универсальных матриц с бесступенчатым регулированием инновационная роботизированная система RS 1 автоматически повышает производительность. Именно в этом заключается одно из основных преимуществ. Захваты с ЧПУ и автоматически регулируемые зажимы – за счет очень широкого диапазона захвата и зажатия – адаптируются к профилю исходных заготовок, что практически исключает необходимость ручных операций.

Три индивидуально выбираемых модуля стеллажного магазина гарантируют оптимальное снабжение деталями. Причем неважно, используются ли палеты с габаритами до 398 x 398 мм или универсальные матрицы в пяти вариантах для исходных заготовок кубической или цилиндрической формы. Всему отводится место в стеллажных магазинах, в том числе самым различным захватам и зажимам. Дополнительный фактор роста производительности: разумеется, возможен также автономный режим работы станков.

Простота манипуляций

Система RS 1 полностью интегрирована в структуру программного обеспечения Hermle, что обеспечивает простоту управления с сенсорного экрана – причем аналогично отдельному станку. Ручные операции при этом практически не требуются.


УНИВЕРСАЛЬНОСТЬ В КВАДРАТЕ – РОБОТИЗИРОВАННАЯ СИСТЕМА RS 1

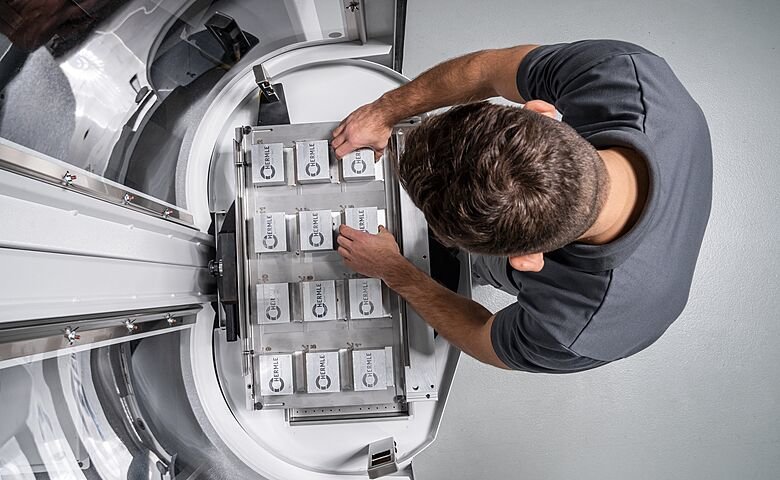

Станция оснастки роботизированной системы RS 1

Hacs

Автоматизированная система управления «Hermle Automation-Control-System» – это разработанное компанией Hermle и проверенное на практике программное обеспечение управления. Интуитивное пользование и четкая структура позволяют избежать ошибок. Все необходимые данные, в том числе общий вид системы, технологические карты, план-график работ и обзор инструмента, постоянно в поле зрения оператора. Предварительный расчет времени работы и использования инструментов. Все заново установленные заготовки автоматически добавляются к план-графику работ. Приоритет обработки можно изменить в любой момент времени. Всем можно управлять с помощью функции перетаскивания при оптимальной визуализации.
